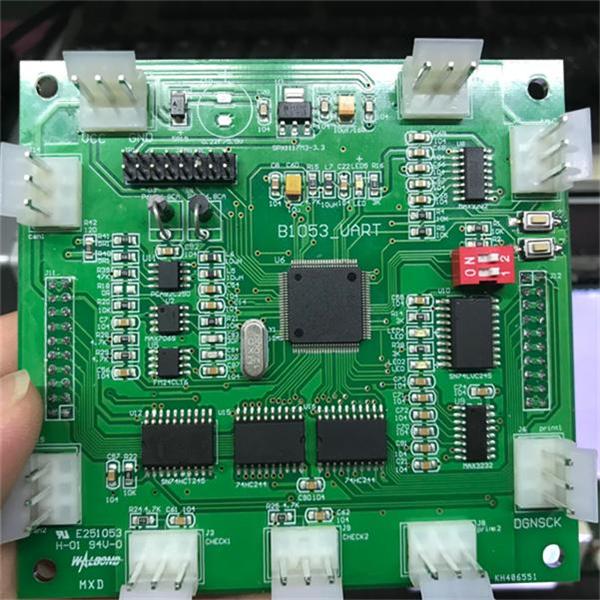

用SMT贴片安装的电子产品比用原本元件安装更加轻便小巧

“I时代”人们喜欢用时尚的缩略词，比如说“AI”就是我们俗称的人工智能、“IT”信息技术、“CIT”计算机电话集成技术等等一系列的有引文字幕的首字母组成的缩略词。今天我们就是讲的有关于表面组装技术(Surface Mount Technology)缩略词也就是“SMT”的相关知识。SMT是目前电子组装行业里流行的一种技术和工艺。SMT组成总的来说，SMT包括表面贴装技术、表面贴装设备、表面贴装元器件、SMT管理。

SMT基本工艺构成要素包括:丝印(或点胶),贴装(固化),回流焊接,清洗,检测,返修

1、丝印:其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为丝印机(丝网印刷机)，位于SMT生产线的前端。

2、点胶:它是将胶水滴到PCB板的固定位置上，其主要作用是将元器件固定到PCB板上。所用设备为点胶机，位于SMT生产线的前端或检测设备的后面。

3、贴装:其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中丝印机的后面。

4、固化:其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉，位于SMT生产线中贴片机的后面。

5、回流焊接:其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面。

6、清洗:其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机，位置可以不固定，可以在线，也可不在线。

7、检测:其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪(ICT)、飞针测试仪、自动光学检测(AOI)、X-RAY检测系统、功能测试仪等。位置根据检测的需要，可以配置在生产线合适的地方。

8、返修:其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。

以上就是小编今天所讲的有关于SMT知识的所有内容了！使用SMT作为电子产品的贴片元件，安装之后的体积和重量比起用传统安装元件体积缩小40%~60%，重量减轻60%~80%。SMT贴片元件具有很高的稳定性，抗震能力强，焊点缺陷率低高频特性好。减少了电磁和射频干扰。易于实现自动化，提高生产效率。降低成本达30%~50%。节省材料、能源、设备、人力、时间等。
