一般来说，如果有原理图，我们可以根据它来设计线路版图。但如果反过来，我们对着实物线路板，在没有电路图和原理图的情况下要如何还原线路板的工作原理呢。对于一些很小的实物线路板，在我们没有图纸时，需要根据实物画出线路板原理图。无锡线路板工厂为您分享以下几点。

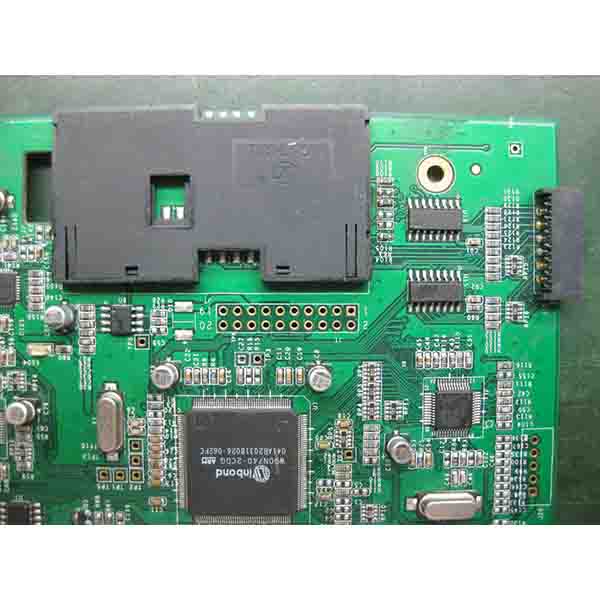

1.我们根据实物来定位几个大的元器件，如变压器，晶体管，集成电路，从选择的基准件各引脚来画图，可减少出错。

2.若印制线路板上标有元件序号（如VD870、R330、C466等），由于这些序号有特定的规则，英文字母后首位阿拉伯数字相同的元件属同一功能单元，因此画图时应巧加利用。正确区分同一功能单元的元器件，是画图布局的基础。

3.如果印制板上未标出元器件的序号，为便于分析与校对电路，尽可能自己给元器件编号。制造厂在设计印制板排列元器件时，为使铜箔走线尽可能短，一般把同一功能单元的元器件相对集中布置。找到某单元起核心作用的器件后，只要顺藤摸瓜就能找到同一功能单元的其它元件。

4.正确区分印制板的地线、电源线和信号线。以电源电路为例，电源变压器次级所接整流管的负端为电源正极，与地线之间一般均接有大容量滤波电容，该电容外壳有极性标志。也可从三端稳压器引脚找出电源线和地线。工厂在印制板布线时，为防止自激、抗干扰，一般把地线铜箔设置得很宽（高频电路则常有大面积接地铜箔），电源线铜箔次之，信号线铜箔很窄。此外，在既有模拟电路又有数字电路的电子产品中，印制板上往往将各自的地线分开，形成独立的接地网，这也可作为识别判断的依据。

5.为避免元器件引脚连线过多使电路图的布线交叉穿插，导致所画的图杂乱无章，电源和地线可大量使用端子标注与接地符号。如果元器件较多，还可将各单元电路分开画出，然后组合在一起。

6.我们一般按多种颜色区分，用彩笔将地线、电源线、信号线、元器件分别按不同色画出在草图上。修改时，逐步加深颜色，使图纸直观醒目，以便分析电路。

7.熟练掌握一些单元电路的基本组成形式和经典画法，如整流桥、稳压电路和运放、数字集成电路等。先将这些单元电路直接画出，形成电路图的框架，可提高画图效率。

8.画原理图时，我们尽可能地找到类似产品的电路图做参考，会起事半功倍的作用。

通过阅读上述内容，我们可以知道首先根据实物定位大元器件，有元件序号时加以利用，没有时自己给元器件编号。正确区分印制板的不同的电线，可以使用端子标注和接地符号，按多种颜色区分，熟练掌握电路的组成形式和画法，并找到类似的电路图参考。这些有助于根据实物图华厨线路板原理图。这也是一个电子工作人员的基础技能。
