无锡DIP插件辨析与SMT贴片工艺差异

来源:http://www.wxpydz.com/news/59.html    发布时间 : 2019-03-21

说到电子元件组装,我们往往会听想起DIP插件和SMT贴片两个名词。它们都是电子生产制造过程中的环节。其中DIP插件是双列直插式封装技术,而SMT贴片是表面组装技术。其实DIP插件和SMT贴片都是都是电子组装行业里在PCB基础上经常使用的技术和工艺。但是它们究竟有什么区别呢?无锡DIP插件今天来给您讲一讲。

DIP封装,是dual inline-pin package的缩写,也叫双列直插式封装技术,是传统集成电路常见的封装形式。它体积大,需要在印制板上打孔,还要对元器件进行整形,适合以前手工焊装的流水线。直到现在,一般也是人工插入印制板,然后在进行焊接。

SMT是表面组装技术(表面贴装技术)(Surface Mount Technology的缩写),SMT物料就是贴片封装的元器件,它体积小、不用在印制板上穿孔,容易实现自动化流水线焊接。

当然,另外还有一些特殊的元器件,也是需要在印制板上打孔的,类似于DIP,但是未必是“双排插针”的形式。

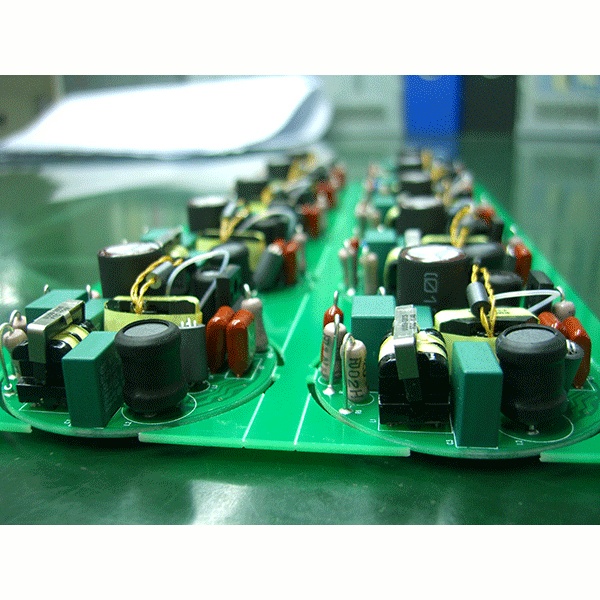

无锡DIP插件

比如,DIP封装的,大量都是小规模集成电路,包括74系列的DIP封装的TTL、高速CMOS电路等等。

而SMT封装的物料有:贴片电阻、贴片电容、贴片集成电路等等。

特别要注意,有时候,同样的电路逻辑,会分别有SMT、DIP封装的形式,要注意它们的后缀,会含有封装的标志。比如TI公司的74AHCT08D是SMT封装的,而它的74AHCT08N是DIP封装的。

通过上述内容,我们可以知道两者的差别。SMT贴片元器件是安装在焊盘表面,而DIP插件是要过孔的,并且在孔间会有铜使上下导通。对于有些原器件,如果要做SMT是有很多限制的,比如原物料的高度及重量、温度会不会让物料溶解等等,这时便需要使用DIP插件。
