无锡DIP插件的芯片在从芯片插座上插拔时应特别小心以免损坏管脚

来源:http://www.wxpydz.com/news/150.html    发布时间 : 2022-10-22

DIP插件又称DIP封装,也叫双列直插式封装技术,指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。无锡DIP插件的芯片在从芯片插座上插拔时应特别小心,以免损坏管脚。DIP封装结构形式包括多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP和引线框架式DIP等。

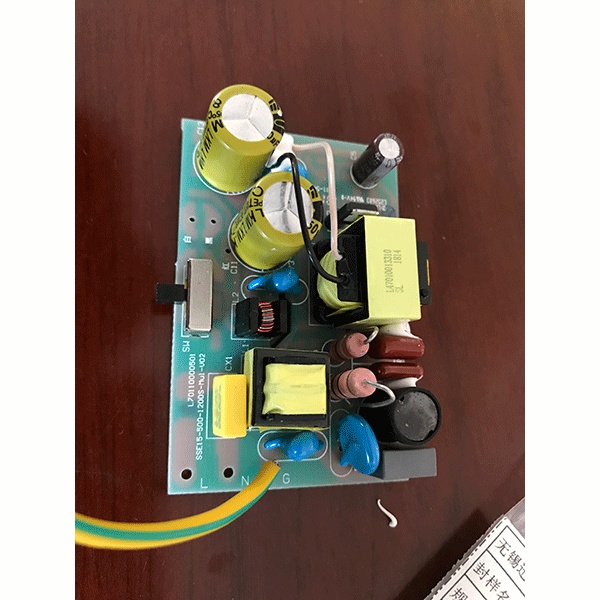

无锡DIP插件

DIP插件加工注意事项:

1.佩戴好静电手环,指套等防护设备。

2 提前准备好物料,将领取料放在指定盒子里,贴好标签以防混料,提前预习熟悉好自己的工作内容。

3.将本站位需要完成的放置零件插入到PCB板上的对应脚位上,并注意零件的正反面,紧贴板面。

4.用手轻轻按压零件,确保零件放置到位,检查零件是否有浮高,歪斜,极反等错漏现象。

5.对插装好的元器件进行检查,及时剔除错误和有缺陷的的元器件。

6.由于人工经常存在失误出现漏检现象,可以从各个角度方面对组件进行测量以获得3D图像,从而进行破损安全和高速的缺陷检测。可以快速的检测出插件高度、位置、错件,漏件、异物、零件翘起、BGA翘起、检测等不良现象,大大提升了插件的工作效率。

7.对过完波峰焊炉的有脏污的主板进行清洁。

8.将零件引角外露太长的进行修剪,注意不要划伤电路板。

9.品质求对主板进行检验测试,已确保减少产品的不良率。

以上就是今天小编向大家分享的有关于DIP插件加工的注意事项,希望看完之后能够对大家有所帮助。现在随着SMT加工技术的快速发展,SMT贴片加工有逐渐取代DIP插件加工的趋势,但由于PCBA生产中一些电子元器件尺寸过大等原因,插件加工一直没有被取代,并仍然在电子组装加工过程扮演着重要的角色。
