无锡dip插件的元器件焊接好后要对PCBA板进行缺陷测试以免影响正常使用

来源:http://www.wxpydz.com/news/140.html    发布时间 : 2021-11-20

随着电子行业技术的发展,SMT加工技术必然是发展重要工艺,这就使得DIP插件加工渐渐的被SMT贴片加工所取而代之。然而,由于PCBA生产中一些电子元器件尺寸过大等原因,SMT贴片加工还不能很好地完成,从而让插件加工的技术还没有被取代,无锡dip插件加工在电子组装加工过程中仍然发挥着重要作用。DIP插件加工处于SMT贴片加工之后,一般采用流水线人工插件,这就需要很多的员工。下面就让我们一起来了解一下吧。

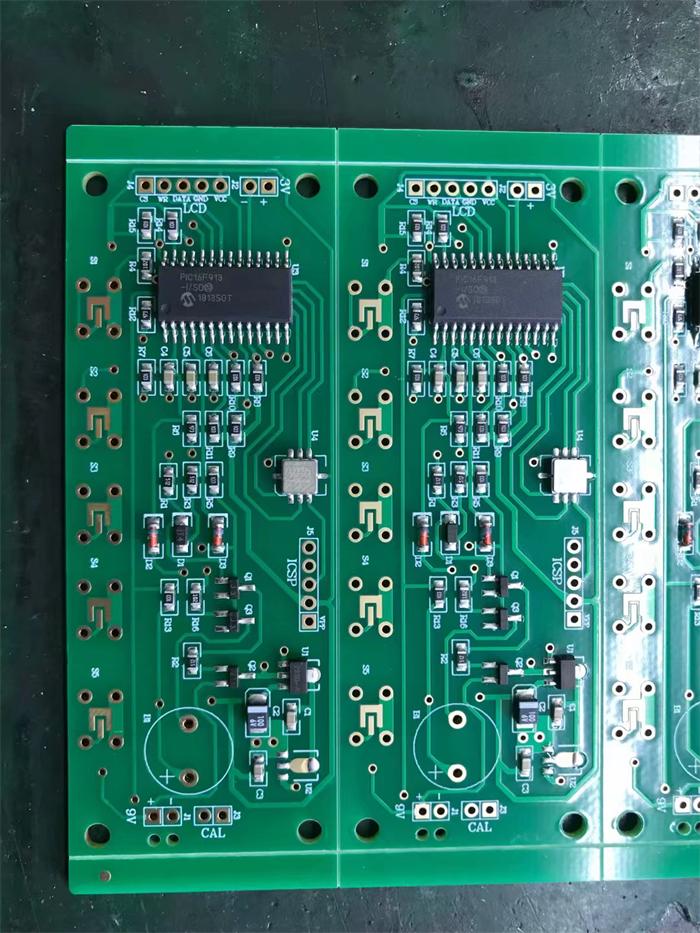

无锡dip插件

DIP插件加工的工艺流程一般可分为:元器件成型加工→插件→过波峰焊→元件切脚→补焊(后焊)→洗板→功能测试

1、对元器件进行预加工

首先,预加工车间工作人员根据BOM物料清单到物料处领取物料,认真核对物料型号、规格,签字,根据样板进行生产前预加工,利用自动散装电容剪脚机、电晶体自动成型机、全自动带式成型机等成型设备进行加工。

2、插件

将贴片加工好的元件插装到PCB板的对应位置,为过波峰焊做准备。

3、波峰焊

将插件好的PCB板放入波峰焊传送带,经过喷助焊剂、预热、波峰焊接、冷却等环节,完成对PCB板的焊接。

4、元件切脚

对焊接完成的PCBA板进行切脚,以达到合适的尺寸。

5、补焊(后焊)

对于检查出未焊接完整的PCBA成品板要进行补焊,进行维修。

6、洗板

对残留在PCBA成品上的助焊剂等有害物质进行清洗,以达到客户所要求的环保标准清洁度。

7、功能测试

元器件焊接完成之后的PCBA成品板要进行功能测试,测试各功能是否正常,如果检查出功能缺陷,要进行维修再测试处理。

上述就是小编给大家介绍的有关于dip插件加工的工艺流程,希望看完之后能够让大家对dip插件加工有所了解。其实在dip插件加工时还是多需要注意的,就比如说元器件加工时不可以超出PCB板的边沿等一些,而且在加工前也还要检查各个的测试功能是否正常。
